软件简介


   Mview组态软件是南京软方专门为智能组态屏系列产品开发的针对嵌入式系统的人机界面组态软件,专业应用于触摸屏人机界面的开发,支持多种组态控件和MODBUS通讯协议。

功能介绍


    1、功能参数:

         通讯协议:MODBUS RTU /TCP。

         显示与触控:快速开机,上电运行;无图层限制,切换更快;支持0/90/180/270度旋转显示;支持定时待

    机、触摸唤醒。

         图片:支持JPEG、PNG格式图片;支持PNG透明图片;任意大小图片,自动缩放。

         视频:支持H.264,MPEG4;支持U盘/SD卡播放。

         通讯接口:1路RS485,1路RS232,路TTL,独立接口;波特率1200~1000000bps。

         升级:支持SD卡和U盘升级。

         以太网:10/100Mbps

         WIFI:WIFI 802.11 a/b/g/n



    2、协议设置:

         协议:支持MODBUS RTU主站;应答超时、轮训周期和轮训延时时间可设置;可通过选择只读取当前页

    面变量优化读取速度。

         变量定义:支持01、02、03、04以及05/06功能码,读取线圈、离散输入、保持寄存器和输入寄存器,写

    入线圈和保持寄存器;从机地址、寄存器地址设置;支持整形数据显示为小数格式。

         逻辑处理: 将指定的变量和界面上的指定控件相关联时

         .条件执行,当指定变量的值满足一定条件时,执行指定的操作;

         .变量设置,当某一指定变量的值满足一定条件时,给另一个指定变量赋值;

         .控件绑定,当其中一方值发生改变,另一边也同步改变;

         .控件显示,当寄存器的值满足一定条件,控件会显示或隐藏;

         .动画播放,当寄存器值满足一定条件,动画控件会播放或者停止;

         .按钮按下/弹起,当寄存器的值满足一定条件,按钮控件会切换到按下/弹起状态并执行指定操作;

         .曲线绑定,按照一定采样周期,将寄存器的值显示在曲线控件的指定通道上;

         .颜色设置,当寄存器的值满足一定条件,控件显示内容的颜色会改变;

         .文本闪烁,当寄存器的值满足一定条件,文本控件显示的文字会按照周期闪烁;


   3、控件支持:

        图形:可以绘制直线、方形、圆形和椭圆等图形;空心和颜色填充可选。

        按钮:支持画面切换、开关设置、自定义按键和自定义指令;发送对内软方串口屏指令,控制屏幕显示状

   态。

        进度条:支持水平和垂直显示进度条;支持显示进度数字百分比;进度条前景色、背景色和背景图片可设

   置;

        文本:字体颜色、大小可设置;支持自动换行、行、列 间距可设置;支持居中显示或左右对齐;支持虚

   拟键盘数字或中英文输入。

        仪表:支持自绘表盘或自定义表盘;支持指针顺时针或逆时针旋转。

        动画:支持自动播放和循环播放;循环比方间隔时间可设置;可设置触摸切换下一帧。

        滑块:支持水平和垂直显示滑块;支持自定义背景和游标图片。

        曲线:最多支持8通道显示;支持水平或垂直显示;采样深度可选;支持数据缩放显示。

        二维码:设置文本显示二维码图案;前景色和背景色可设置;放大系数可调;四级纠错,八种编码模

   式。

        RTC时钟:实时时间保存和显示;可显示年、月、日、时、分、秒和星期,多种显示格式可选。

        键盘:内置虚拟数字和字符键盘;支持中英文输入法。



软件特色

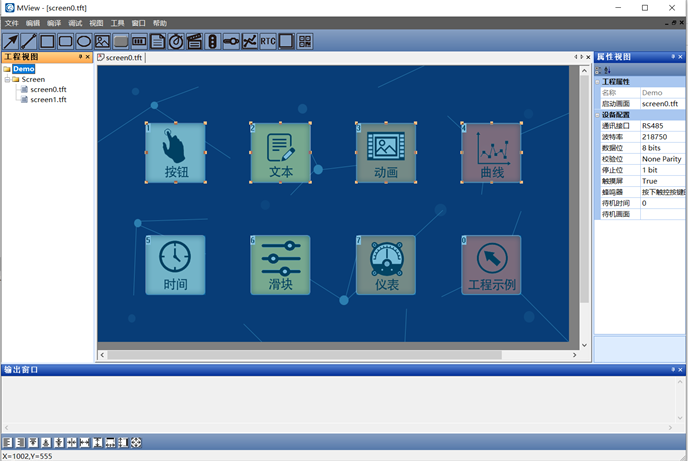

   1、组态软件:

        用于人机界面的编辑布局设计,对整个工程、画面以及各个空间参数进行配置。



   2、Modbus协议设置:

        对工程界面上的控件和Modbus设备的相关寄存器进行关联和设置,包括协议、变量定义、逻辑处理等设

   置。



   3、虚拟串口屏:

        虚拟屏幕,所见即所得,方便查看显示效果和模拟调试,提高设计开发速度。
